제품 상세 정보:
|
| 모델: | HZ-4012 | 검사선 지름(mm): | φ3~ |
|---|---|---|---|
| 기준: | GB/T239-1999. | ||
| 강조하다: | 380V 철사 비틀림 시험기,튼튼한 철사 비틀림 시험기,금속 비틀림 시험 장비 |
||

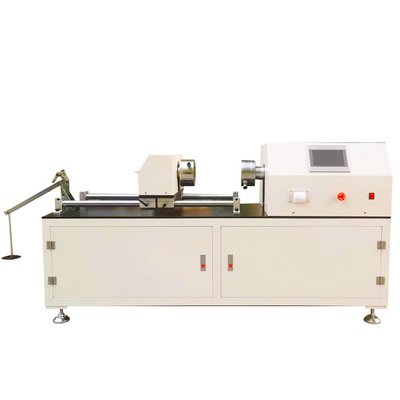

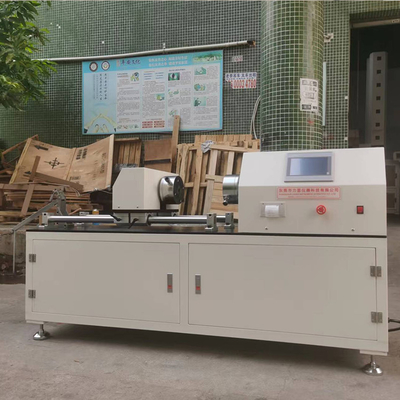

HZ-4012B 금속 와이어 비틀림 시험기는 디지털 디스플레이 및 카운트로 우리 회사에서 연구하고 생산하는 새로운 금속 와이어 비틀림 시험기 중 하나입니다.그것은 주로 theФ3.0～Ф10.0 금속선 비틀림 시험기에 사용됩니다.그 기능은 단방향 또는 양방향 역전 능력에서 심한 소성 변형을 견딜 수 있는 금속 와이어를 결정하고 와이어 표면 및 내부 결함을 표시하는 것입니다.
기준
속도 옵션은 GB/T239-1999의 표 3을 따르십시오.
전문인피매개변수
| 모델 | HZ-4012A 금속 와이어 비틀림 시험기 |
| 상품명 | 사양 매개변수 및 색인 |
| 검사선 지름(mm) | φ3~<φ10 |
| 2척 동축도(mm) | <φ0.4 |
| 이동 가이드 레일 길이 평행 범위(mm) | <0.2 |
| 두 척 최대 거리(mm) | >550 |
| 회전 속도(rpm) | 30,60±10% |
| 클램프 입 경도(HRC) | 55~65 |
| 무게 공차 | ±0.01% |
| 작업 기계 소음(데시벨) | <70 |
| 일력(V) | AC380V±10% 50Hz |
근무 기간:
3.1 실온 10도 이내～35℃
3.2 안정된 작업대 위.올바르게 설치하고 병렬도는 0.2% 미만입니다.
3.3진동 환경이 없는 경우;
3.4 주변의 비부식성 매체;
3.5 전력:세 구 네 줄 380V±10% 50Hz;전압 변동:±를 초과하지 않는 변동
구성 및 작동 원리
HZ-4012B 금속 와이어 비틀림 시험기는 엔진 부품과 전기 부품으로 만들어집니다.원래 기계 구조에서 전자 계수까지 카운트, 최대 0.1의 최소값 계수, 축형 애프터버너 테스트, 회전 애프터버너 테스트, 테스트 표본은 래치의 분리 수, 종단 테스트는 전자 회로에 의해 제어, 간단하고 편리한 조작.
4.1 축 방향 착탈식 척의 오른쪽 끝,척 모바일은 슬라이딩 베어링을 사용합니다.,작은 마찰 저항,편평도의 축 방향 이동에 대한 신뢰할 수 있는 보장.Axial Afterburner는 10:1 레버 가중치 Afterburner를 사용합니다.,0.1의 무게 정밀도.기계의 왼쪽은 슬라이더 상자입니다.,슬라이더 상자를 0.5KW 모터로 드래그,이리저리 움직일 수 있도록,배속 모터, 기어 박스, 광학 코드 디스크 및 회전 척 구성으로 슬라이더 박스.기계의 왼쪽에는 왼쪽 리미트 스위치가 장착되어 장비의 안전을 보장합니다.
4.2전기 같은 체계:파워팩, 제어부, LED 디스플레이 - 부품,차트 참조
3, 사용법 및 작동
6.1 시료 준비
ㅏ.시험편의 길이는 GB/T239-1999 금속 와이어 비틀림 시험 방법의 원칙을 따릅니다.
1.0～＜ф5.0 L=100d Ф5.0～Ф10.0 L=50d
척 클램핑의 양쪽 길이는 모두 60mm로 30mm입니다.
비.시편은 가능한 한 직선이어야 합니다.필요한 경우 수중에서 바로 만들어 주십시오.이렇게 해도 잘 안되면 나무나 플라스틱, 동판 위에 시편을 올려놓고 같은 재질의 망치로 두드리거나 다른 방법으로 살짝 똑바로 만들어도 됩니다. 그러나 표본의 표면을 손상시키거나 비틀지 마십시오.시편의 구부러진 부분은 시험에 사용할 수 없습니다.
표3
| 와이어 직경(d) 또는 문자 치수(D) |
편도 비틀림(rpm) | 양방향 비틀림(rpm) | ||
| 강철 | 구리와 구리 합금 | 알루미늄 및 알루미늄 합금 | ||
| 3.0～＜3.6 | 60 | 60 | 60 | 60 |
| 3.6～＜5.0 | 30 | |||
| 5.0～10.0 | 30 | 30 | ||
