제품 상세 정보:
|
| 모델: | HZ-9701B | 공작물의 최대질량(kg): | 1.6, 5, 5, 16, 20 |
|---|---|---|---|
| 두 지지 베어링 사이의 거리(mm): | 20-550;40-550 | 모터 파워(kw): | 0.25 |
| 밸런스 속도(r/min)(작업물 직경 Ø100 끌 때): | 400-3000, 주파수 변환 무단 변속 조절 | 최소 달성 가능 잔류 불균형(gmm/kg): | emar≤0.3 |
| 불균형 감소율(%): | URR≥95% | 측정 시스템: | Lixian 특수 소프트웨어 |
| 구동 벨트 직경 범위(mm): | Ø10-Ø120 | 공작물의 V형 저널 직경 범위(mm): | Ø3-Ø20 |
| 강조하다: | CE 하드 베어링 밸런싱 머신,다기능 하드 베어링 밸런싱 머신,안정적인 드라이브 샤프트 밸런싱 머신 |
||

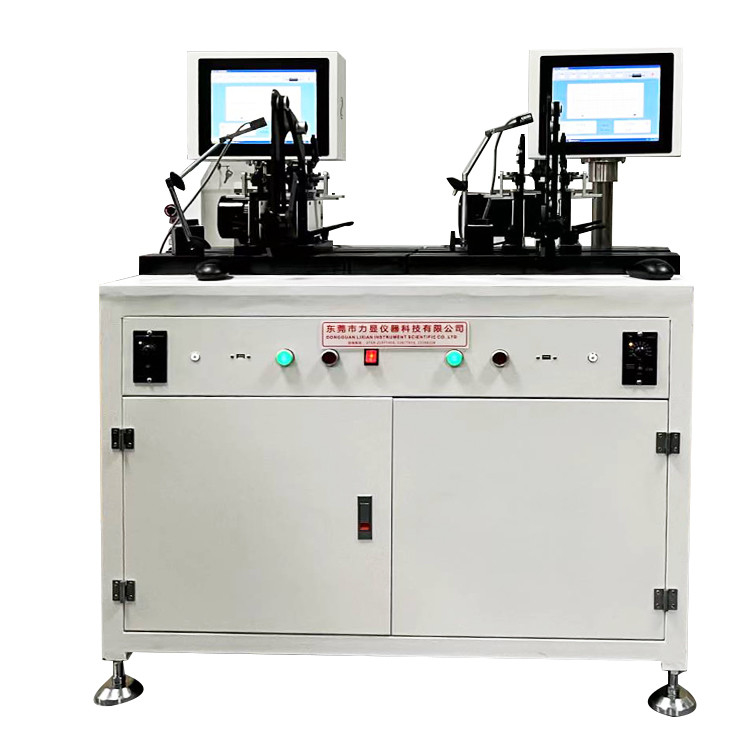

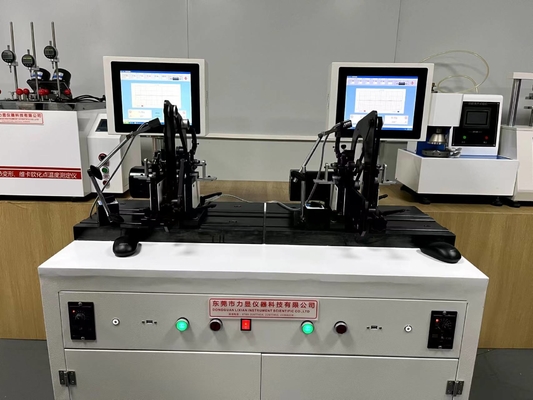

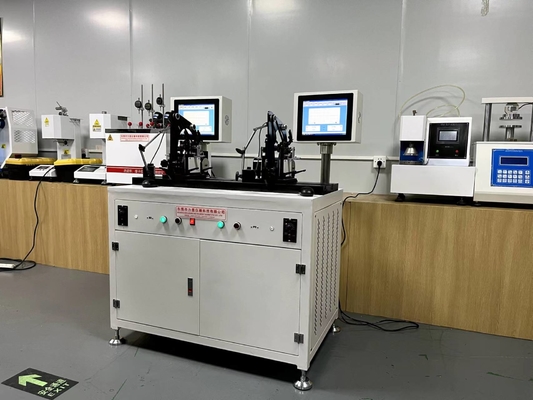

구동축 단단한 방위 균형을 잡는 기계 다기능 안정
더블 스테이션 다이내믹 밸런싱 머신은 링 벨트 트랜스미션을 채택하여 공작물의 균형 품질과 정확성을 보장합니다.링 벨트 변속기는 적재 및 하역이 편리하고 작업 효율이 높습니다.
개요:벨트 드라이브 임펠러 더블 스테이션 다이나믹 밸런싱 머신은 모터 로터, 전동 공구 공작 기계 스핀들 및 환기 장비와 같은 회전체 공작물의 밸런스 보정에 널리 사용됩니다. 링 벨트 끌기-고무 무한 벨트 또는 실크 직조 무한 벨트를 사용하는 것입니다. 로터는 모터 풀리에 의해 구동되므로 링 벨트 끌기는 로터 표면이 매끄러운 원통형 표면을 가져야하며 균형 정확도가 높습니다.
신청
주로 고정밀 기계 부품과 고급 전기 부품을 하나로 결합한 하드 베어링 밸런싱 머신입니다.이 시리즈의 제품은 국내외 핵심기술을 바탕으로 당사에서 개발, 설계, 제작한 범용 수평 벨트 드라이브 밸런싱 머신 중 하나입니다., 현재 마이크로 모터, 전동 공구, 워터 펌프, 터보 차저 로터, 섬유 기계, 고속 공구, 자이로 스코프, 팬, 항공 우주 및 기타 산업과 같은 다양한 회전 공작물에 적용되는 세계에서 가장 진보 된 모델입니다.
이 기계는 고정밀, 고효율, 편리한 작동, 직관적인 디스플레이, 빠른 측정, 안정적인 성능 및 주파수 변환 속도 조절 장치를 사용하여 속도를 제어하는 장점이 있는 벨트 전송 장치를 채택합니다.
전기 기계 측정 시스템에는 마이크로컴퓨터 디지털 디스플레이 측정 시스템 또는 컴퓨터 측정 시스템이 장착될 수 있습니다.
목적
불균형 로터는 회전하는 동안 지지 구조와 로터 자체에 압력을 발생시켜 진동을 유발합니다.따라서 로터의 동적 균형이 매우 필요합니다.밸런싱 머신은 회전 상태에서 로터의 동적 균형을 확인하는 것입니다.동적 균형의 기능은 다음과 같습니다.
● 로터 및 부품의 품질 향상
● 소음 감소
● 진동 감소
● 지지 부품(베어링)의 시운전 수명 향상
● 사용자 불편 감소
● 제품의 소비전력을 줄입니다.
전문인피매개변수
| 모델 | HZ-9701B-1 | HZ-9701B-1.6 | HZ-9701B-5S | HZ-9701B-5X | HZ-9701B-16 | HZ-9701B-20 |
| 공작물의 최대질량(kg) | 1 | 1.6 | 5 | 5 | 16 | 20 |
| 공작물의 최대 직경 | 영형260mm | 영형360mm | 영형360mm | |||
| 두 지지 베어링 사이의 거리(mm) | 20-550 | 40-550 | ||||
| V자형공작물의 저널 직경 범위(mm) | 영형삼-영형20 | 영형삼-영형30 | 영형5-영형40 (롤러 브래킷 포함) |
영형10-영형40 (롤러 브래킷 포함) |
영형10-영형40 | |
| 구동 벨트 직경 범위(mm) | 영형10-영형120 | 영형10-영형150 | 영형10-영형200 | |||
| 밸런스 속도(r/min)(작업물 직경 끌 때)영형100) | 400-3000, 주파수 변환 무단 변속 조절 | |||||
| 모터 파워 (kw) | 0.25 | |||||
| 최소 달성 가능 잔차 불균형(gmm/kg) | 에마르≤0.3 | 에마르≤0.5 | ||||
| 불균형 감소율(%) | 우르르≥95% | |||||
| 중안심 시스템 | Lixian 특수 소프트웨어 | |||||
| 메모:위의 일련의 밸런싱 머신의 기술 매개변수는 참조용입니다.특정 매개변수 및 견적은 사용자 공작물 로터의 실제 상황에 따라 결정되어야 하며 사용자 정의할 수도 있습니다. | ||||||
