제품 상세 정보:
|
| 공작물의 최대 질량: | 16kg, 42kg, 65kg, 선택 100kg | 공작물의 최대 직경: | 800mm, 선택 1000mm |
|---|---|---|---|
| 잔여 불균형: | emar≤2g.mm/분 | 불균형 감소율: | URR≥95% |
| 측정면: | 단면 | 모델: | HZ-9705A |
| 강조하다: | 녹슬지 않는 동적 밸런서 기계,다중 장면 동적 밸런서 기계,마모 방지 동적 균형 기계 |
||

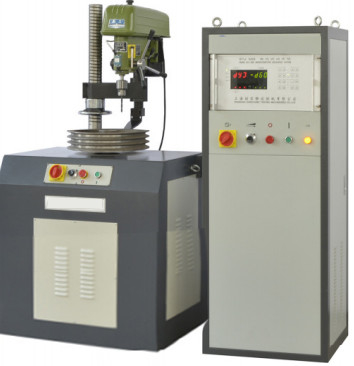

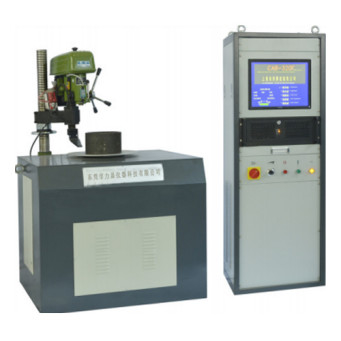

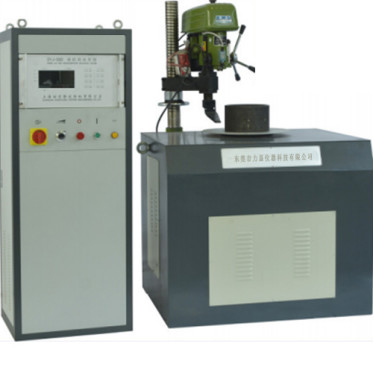

다이내믹 밸런스 머신 - 단면 수직 디웨이트 밸런싱 머신
신청
그것은 주로 고정밀 기계 부품과 고급 전기 부품, 하드 지원 균형 기계의 조합으로 구성됩니다.본 시리즈 제품은 국내외 핵심기술을 바탕으로 당사에서 자체적으로 개발, 설계, 제작한 단면 수직하중 밸런싱머신 중 하나입니다.현재 세계에서 가장 발전된 모델이며 브레이크 디스크, 클러치, 브레이크 드럼, 워터 펌프 임펠러, 플라이휠, 기어, 풀리, 플랜지, 팬 임펠러, 톱날, 공구, 균형과 같은 다양한 디스크 공작물에 사용됩니다. 연삭 휠, 트랙션 휠, 선반 척 등과 같은 부품의 감지 및 수정,
이 기계는 클램핑에 편리한 특수 클램프 및 무게 감소 장치가 장착되어 사용자의 작업 효율성을 향상시킵니다.고정밀, 고효율, 편리한 작동, 직관적인 디스플레이, 빠른 측정, 안정적인 성능이 특징이며 속도는 주파수 변환 속도 제어 장치 및 기타 장점으로 제어됩니다.
전기 기계 측정 시스템에는 마이크로컴퓨터 디지털 디스플레이 측정 시스템 또는 컴퓨터 측정 시스템이 장착될 수 있습니다.
특징
1. 전문적으로 디자인된 그네 구조는 기계적인 힘을 효과적으로 전달할 수 있고, 건장하고 믿을 수 있고, 낮은 진동 저항 및 좋은 강성이 있습니다;
2.High 감도 감지기, 좋은 선형성, 튼튼하고 믿을 수 있는;
3. 영구 교정 측정 원리, 높은 정확도, 매우 높은 초기 불균형 허용;
4. 더 높은 정확도와 더 쉬운 클램핑과 함께 특수 고정 장치를 갖추고 있습니다.
5. 고급 전기 측정 시스템, 친숙한 인간-기계 인터페이스, 완벽한 기능
목적
불균형 로터는 회전하는 동안 지지 구조와 로터 자체에 압력을 발생시켜 진동을 유발합니다.따라서 로터의 동적 균형이 매우 필요합니다.밸런싱 머신은 회전 상태에서 로터의 동적 균형을 확인하는 것입니다.동적 균형의 기능은 다음과 같습니다.
● 로터 및 부품의 품질 향상
● 소음 감소
● 진동 감소
● 지지 부품(베어링)의 시운전 수명 향상
● 사용자 불편 감소
● 제품의 소비전력을 줄입니다.
전문인피매개변수
| 모델 | HZ-9705A-16 | HZ-9705A-42 | HZ-9705A-65 | HZ-9705A-100 |
| 공작물의 최대질량(kg) | 16 | 42 | 65 | 100 |
| 공작물의 최대 지름(mm) | 영형800 | Ø1000 | ||
| 밸런스 속도(r/min) | 주파수 무단 속도 조절 | |||
| 모터 파워(KW) | 1.5 | 2.2 | 삼 | |
| 달성 가능한 최소 잔류 불균형(g.mm/min) | emar≤2 | |||
| 불균형 감소율(%) | URR≥95% | |||
| 무게감소 장치 | 강제 취소 구조의 Xihu 브랜드 드릴링 머신 장착 | |||
| 측정면 | 단면 | |||
| 측정 시스템 | 마이크로컴퓨터 디지털 전기 측정 시스템(옵션 컴퓨터 측정 시스템) | |||
| 메모:위의 일련의 밸런싱 머신의 기술 매개변수는 참조용입니다.특정 매개변수 및 견적은 사용자 공작물 로터의 실제 상황에 따라 결정되어야 하며 사용자 정의할 수도 있습니다. | ||||
불균형 금액 계산
어디에mper허용 불균형은 다음과 같습니다.
중:로터의 무게를 나타내며 단위는 kg입니다.
G:로터의 균형 정확도 등급을 나타내며 단위는 mm/s입니다.
아르 자형: 로터의 보정반경을 나타내며 단위는 mm
N: 회전자의 속도를 나타내며 단위는 rpm입니다.
신관
| 균형 품질 등급 | Eper.ω mm/s | 회전자의 유형 |
| 지 0.4 | 0.4 | 정밀 연삭기의 스핀들, 연삭 휠, 모터 로터 및 자이로스코프 |
| 지 1 | 1 |
테이프 레코더 및 레코드 플레이어, CD, DVD 드라이브, 연삭기 스핀들 드라이브 및 전기 캐비닛, 특수 요구 사항을 위한 소형 전기자
|
| 지 2.5 | 2.5 |
가스 및 증기 터빈, 공작 기계 드라이브, 중형 및 대형 모터 로터의 특수 요구 사항, 컴퓨터 저장 드럼 또는 디스크, 터빈 압축기 로터, G6.3의 두 가지 조건 중 하나를 충족하지 않는 소형 전기자, 터보 구동 펌프
|
| 지 6.3 | 6.3 |
제지기드럼, 인쇄기드럼, 상선 및 선박의 메인터빈기어, 고속분리드럼, 팬, 팬, 송풍기, 항공가스터빈의 로터부품, 플라이휠, 펌프임펠러, 공작기계 및 일반기계, 일반적으로 중 -크기 및 대형 모터 로터(축 중심 높이 80mm 이상) 소형 전기자를 양산하여 설치 조건이 진동에 민감하지 않음.방진 장치가 제공되며 특별한 요구 사항이 있는 엔진의 개별 부품이 제공됩니다.과급기 로터.
|
| 16절 | 16 |
특수 요구 사항이 있는 드라이브 샤프트(프로펠러 샤프트, 유니버셜 조인트 드라이브 샤프트), 그라인더 부품, 농업 기계 부품, 자동차 엔진의 개별 부품, 특수 요구 사항이 있는 6기통 및 다기통 엔진의 크랭크 샤프트 드라이브 부품, 야금, 화학 산업 , 석유 및 기타 정제소의 연속 공정 기계 부품, 선박(상선)의 메인 터빈 기어, 원심 분리기 드럼
|
| 지 40 | 40 |
자동차, 트럭, 기관차용 자동차 휠, 허브, 림, 휠 어셈블리, 구동축, 탄성설치된 6기통 이상의 고속 4행정(가솔린 또는 디젤) 엔진 크랭크축 구동장치, 엔진 크랭크축 구동장치.
|
| 지 100 | 100 |
6기통 이상의 고속디젤엔진의 크랭크축 구동장치, 자동차, 트럭, 기관차의 완성엔진(가솔린 또는 디젤)
|
| 지 250 | 250 |
견고하게 장착된 고속 4기통 디젤엔진 크랭크축 구동장치
|
| 지 630 | 630 |
대형 4행정 엔진의 견고하게 설치된 크랭크축 구동장치, 선박용 디젤엔진의 탄성적으로 설치된 크랭크축 구동장치
|
| 지 1600 | 1600년 |
대형 2행정 엔진의 견고하게 장착된 크랭크축 구동 장치
|
| 지 4000 | 4000 |
홀수 기통이 견고하게 설치된 저속 선박용 디젤엔진의 크랭크축 구동장치
|
|
참고: 균형 기계를 선택하기 전에 먼저 로터의 균형 수준을 결정해야 합니다.
참고:밸런스 머신을 선택하기 전에 먼저 로터 밸런스 레벨을 결정해야 합니다. |
||
