HZ-4007F 진동 테스트는 실제 환경에서 어떻게 반응하는지 확인하기 위해 부품이나 장치를 자극하거나 충격을 주는 행위입니다.진동 테스트의 적용 범위는 매우 넓습니다.산업용 제품인 회로판, 항공기, 선박, 로켓, 미사일, 자동차 및 가전제품 등이 있습니다.

리시안 인스트루먼트는 당신에게 모든 흥분과 테스트 솔루션을 제공할 수 있습니다. 그리고 GB, GJB, UL, JIS,DINISO, BS, MIL, IEC, ASTM 등

표준

<MIL-STD-810 (미국 군사 표준), ISO 표준, 사용자 정의 인터럽트 제어 제한.>

적용 가능한 산업

전자제품, 광전자, 통신, 전자제품 및 전기공학, 가전제품, 항공우주, 자동차 부품, 반도체, 무기, 선박, 기기, 대학연구소, 시험 기관 및 다른 많은 산업.

주요 특징

1.진동 표

1.1, 동적 코일

쉐이커는 주사 및 수동 가공 된 armatures, opto-pneumatic 부하 지원 시스템 및 듀얼 베어링 축적 안내가 장착되어 있습니다.이중 베어링 안내는 진동 테스트 동안 동적 교차 및 축 방향의 회전을 줄이는 데 도움이 독특한 특징입니다, 우수한 내구성을 제공합니다.

1.2흥분 코일

이중 자기 회로 구조, 낮은 자기 누출량 및 균일한 자기장

1.3테이블 표면

첨단 인화 처리 및 자동차 페인트 기술을 채택하여 장기간 착용 방지 및 경화 방지 효과를 제공합니다.

1.4테이블 냉각

낮은 소음 팬이 사용되고, 플랫폼의 공기 입구 구조가 개선되고, 흥분 코일은 꿀집 공기 유관을 채택하고, 중간 자기 고리는 이층 분화 흐름 공기 유관을 채택합니다.,그리고 냉각 효과를 높이기 위해 새로운 공기 통로 설계가 채택됩니다.

2.LA 디지털 스위치 전력 증폭기

LA 시리즈 디지털 스위치 전력 증폭기는 신뢰할 수 있는 MOSFET 또는 IGBT 기술을 채택합니다.

a. 높은 안정성 및 신뢰성

b. EU "CE" 표준 요구 사항을 충족합니다.

c. 시누소이드 주파수 곱셈 펄스 너비 변조 기술을 채택하고, 전력

증폭기는 신호와 소음 비율이 높습니다.

d. 높은 변환 효율을 가진 전원 공급을 전환하는 작동 원리를 채택합니다.

e. 전자 자동 전류 평정 기술 채택

f. 좋은 안전성

3.세르보 보호 시스템

전원 보호 기능, 전력 전압 과압, 전압 과압, 단계 손실, 논리 오류, 전력 모듈 통과, 과온, 출력 과류, 출력 과압,동력 공급 장치, 플랫폼의 과도한 이동, 플랫폼 온도, 외부 횡단, 등

4- 수직 확장 플랫폼

확장 된 플랫폼은 일반적으로 더 큰 테스트 조각을 장착하는 플랫폼으로 사용됩니다. 그것은 사각형, 둥근 또는 사용자 정의 될 수 있습니다.확장된 플랫폼의 동적 특성의 영향을 줄이기 위해, 모든 확장 된 플랫폼은 모달 주파수를 모델링하고 분석해야합니다. 이러한 확장 된 플랫폼은 일반적으로 마그네슘 합금 주사기로 만들어지며 완압 재료로 연결됩니다.

5광전기 자동 센터링 시스템

이동 스킬의 위치를 자동으로 조정하여 균형을 유지합니다. 자동 센터링 시스템은 이동 스킬이 항상 중간에 있다는 것을 보장합니다.

6.수평 슬라이드 (전기 스티어링)

수평 슬라이드는 높은 굴복 모멘트와 측면 제한으로 설계되었습니다.이 설계 개념은 가이드 오일 필름 진압 특성을 유지하면서 높은 동적 모멘트 제한과 표준 수평 슬라이드 장치를 결합수평 슬라이드는 슬라이드 플레이트, 커넥터, 천연 그라니트 플레이트, 수평 슬라이드 베이스 및 독립적인 오일 소스로 구성됩니다.

6.디지털 진동 제어기 도입

진동 컨트롤러는 고급 분산 구조 시스템을 채택합니다. 폐쇄 루프 제어는 DSP 프로세서에 의해 실현됩니다. PC는 제어 루프와 독립적입니다.제어 시스템의 실시간 및 높은 효율성을 보장합니다.그것은 제어의 안정성과 높은 정밀도를 보장하는 시험 시스템에서 모든 변화에 신속하고 신속하게 대응 할 수 있습니다.하드웨어는 최대 300MHz의 주파수와 함께 32 비트 부동 소수점 DSP 프로세서를 채택합니다., 24비트 해상도 ADC/DAC, 고정도 부동 소수점 디지털 필터링 및 하드웨어 회로의 저소음 설계 기술.제어기는 90dB 이상의 무작위 제어 동적 범위와 100dB 이상의 신호/음소 비율을 가지고 있습니다..

7.1:진동 조절기 특징:

a.높은 성능과 신뢰성

닫힌 루프 제어는 DSP 프로세서에 의해 구현되며 PC는 제어 루프와 독립되어 제어 시스템의 실시간 및 높은 효율성을 보장합니다.그리고 시험 시스템에서의 모든 변화에 신속하고 신속하게 대응할 수 있습니다.모든 입력 채널에는 24 비트 해상도 ADC, 소음 낮은 하드웨어 설계 및 내장 된 아날로그 및 디지털 반 알라이싱 필터가 있습니다.고정밀 분석을 효과적으로 보장합니다..

b.간단한 동작

윈도우 기반의 응용 소프트웨어는 조작이 쉽고 풍부한 보조 기능을 가지고 있습니다.시스템의 강력한 자동 마법사와 테스트 보고서 자동 생성 기능은 반복적이고 지루한 테스트 작업을 간단하게 만듭니다.테스트 매개 변수 설정은 풍부하고 엄격하며 USB2.0 인터페이스는 컴퓨터에 더 가깝고 조화롭게 연결됩니다.

c. 강력한 기능과 유연성

진동 컨트롤러는 여러 가지 복잡한 작업을 수행 할 수있는 강력한 진동 제어 플랫폼입니다.다른 응용 프로그램 소프트웨어는 다양한 테스트 및 분석 요구를 충족시키기 위해 다양한 분석 작업을 완료하도록 구성 할 수 있습니다.컨트롤러는 모듈형 디자인을 채택하고 다른 사용자 요구를 충족시키기 위해 다른 사용자 필요에 따라 해당 하드웨어와 소프트웨어를 구성 할 수 있습니다.

b.시험 안전성

제어기는 시스템 진동 제어의 미리 보기 를 얻기 위해 소량의 신호 제어 를 제공할 수 있다.이 방법은 테스트 엔지니어가 소음 수준을 미리 결정하고 시스템의 전송 기능과 다른 특성을 대략적으로 이해하도록 도울 수 있습니다.또한 여러 안전 점검 및 인터락 설정이 있습니다. 검사자, 시험 대상 및 진동 테이블 장비의 안전을 극대화하기 위해. 시스템이 비정상적 인 경우,당신은 즉시 테스트를 종료 하기 위해 시스템의 내장 중지 버튼을 누르면 됩니다.

e. 시험 보고서 생성

그것은 단 한 번의 클릭으로 워드 형식 또는 PDF 형식에서 테스트 보고서를 빠르게 생성하는 기능을 지원합니다. 당신은 단지 현재 테스트 결과를 얻기 위해 보고서 생성 버튼을 클릭해야합니다.기본 테스트 제어 기능 설명에서 특정 테스트 설정 매개 변수까지, 제어 목표 스펙트럼 곡선에서 테스트 시간 영역과 주파수 영역 곡선까지 모든 것이 가능합니다.그것은 당신이 다른 테스트 보고서 사양에 따라 수정하고 만드는 것이 편리합니다, 그리고 당신은 직접 인쇄하고 인쇄 미리보기, 그리고 온라인 전송을 실행할 수 있습니다.

7.2:디지털 진동 조절기 기능 설명:

무작위 제어

사용자 정의 전력 스펙트럼 (목적 스펙트럼 편집기에서 생성) 에 따르면, 무작위 제어는 전송 함수 평등 방법을 사용하여 지속적으로 가우스 무작위 신호를 출력합니다.실시간으로 신속하고 정확한 다채널 폐쇄회로 제어, 그리고 내장된 적응 제어 알고리즘은 시스템의 비선형성, 공명 주파수 및 부하 변화에 신속하게 반응 할 수 있습니다.

주파수 범위: 0~4800Hz, 18750Hz까지 확장 가능

해상도: 100, 200, 400, 800, 1600, 3200 스펙트럼 선

제어 전력 범위: > 90dB

제어 전략: 단일 채널 제어, 가중 평균, 최대 값, 최소 값

시노 컨트롤 (시노)

시노스파는 아날로그 품질의 시노스파와 시노스파 신호를 제공하며 시노스파의 진폭을 제어합니다.및 시노스 신호 사이클의 시간 또는 수를 설정하여 휴식 기간을 결정.

주파수 범위: 1Hz~5000Hz, 10000Hz까지 확장 가능

닫힌 루프 시간: 5 ms

하모닉 왜곡: <-100dB

스파이 모드: 선형 스파이 0~6000 Hz/min

로가리듬 스파이 0~100 Oct/min

스파이드 방향: 위, 아래 스파이드

스파이 기간: 스파이 시간, 시간 설정할 수 있습니다

고전적 충격

전송 함수 평형 방법, 지원 반 시노스, 벨 파동, 직사각형 파동, 트레페소이드 파동, 앞 피크 톱톱파동, 후 피크 톱톱파동, 삼각형 파동을 채택합니다.사용자는 또한 필요에 따라 펄스 피크 값을 입력할 수 있습니다.펄스 기간은 0.5에서 3,000mS까지

최대 분석 대역폭 18750Hz

프레임 크기: 최대 16384

표준을 충족: MIL-STD-810 (미국 군사 표준), ISO 표준, 사용자 정의 중단 제어 제한.

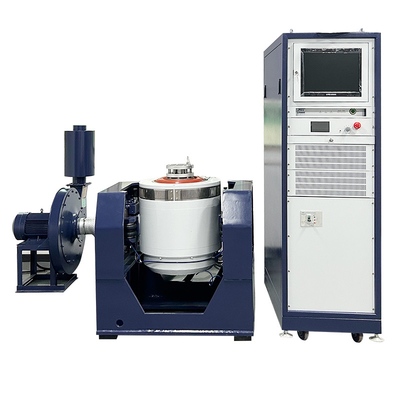

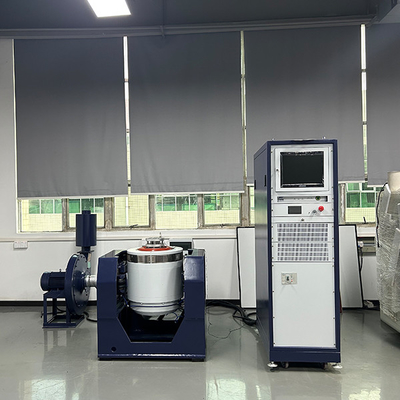

장비 사진:
